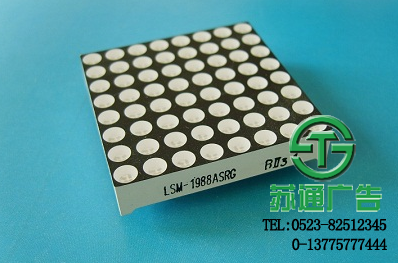

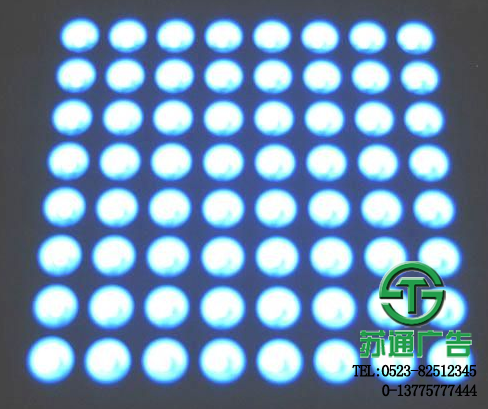

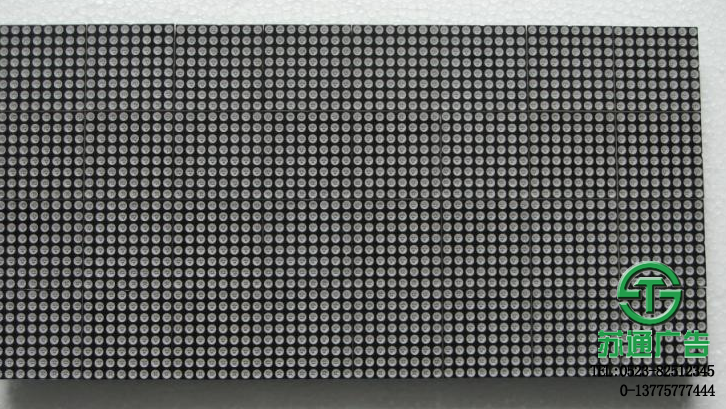

LED點陣模塊指的是利用封裝8*8的模塊組合點元板形成模塊，而LED模組應用中一般指兩類產品：一種是用插燈或表貼封裝做成的單元板，常用戶外門頭單紅屏、戶外全彩屏，室內全彩屏等；另外,用做夜間裝飾的發光字串也被稱為LED模組。LED點陣指用封裝8*8的模塊，再組合成單元板，這樣的單元板稱為點陣點元板，一般用于室內單色，雙色顯示屏用。LED點陣顯示模塊可顯示漢字、圖形、動畫及英文字符等；顯示方式有靜態、橫向滾動、垂直滾動和翻頁顯示等。單塊模塊控制驅動12塊（最多可控制24塊）8X8點陣，共16X48點陣（或32X48點陣），是單塊MAX7219（或PS7219、HD7279、ZLG7289及8279等類似LED顯示驅動模塊）的12倍（或24倍）可采用“級聯”的方式組成任意點陣大顯示屏。顯示效果好，功耗小，且比采用MAX7219電路的成本更低。

三合一表貼:就是指三個發光點封裝在同一個點里面的合成。
三合一亞表貼:是指由三個方燈在一條直線上排列成一個像素，意思是說價格亞于表貼,但顯示效果又和表貼的效果一樣。
三合一分離表貼:是指紅、綠、藍三個發光點分開封裝的,封裝后又和亞表貼的一樣排列成一個像素點。



LED點陣模塊室內全彩方案的比較
1．LED點陣模塊方案：早期的設計方案，由室內偽彩點陣屏發展而來
優勢：原材料成本的優勢，且生產加工工藝簡單，質量穩定。
缺點：色彩一致性差，馬賽克現象較嚴重，顯示效果較差。
2．單燈方案： 為解決點陣屏色彩問題，借鑒戶外顯示屏技術的一種方案，同時將戶外的像素復用技術（又叫像素共享技術，虛擬像素技術）移植到了室內顯示屏。
優勢：色彩一致性比點陣模塊方式的好。
缺點：混色效果不佳，視角不大，水平方向左右觀看有色差。加工較復雜，抗靜電要求高。實際像素分辨率做到10000點以上較難。
3．貼片方案：采用貼片發光管為顯示元件的方案。
優勢：色彩一致性，視角等重要顯示指標是現有方案里比較合適的一種，特別是三合一表貼的混色效果非常好。
缺點：加工工藝麻煩，成本太高。
4.亞表貼方案：實際上是單燈方案的一種改進，現在還在完善之中。
優勢：在顯示色彩一致性，視角等首要指標和標貼方案差別不大了，但成本較低，顯示效果很好，分辨率理論上可以做到17200以上。
缺點：加工還是較復雜，抗靜電要求高。


LED點陣模塊應用
廣泛應用于儀器儀表、電子衡器DVD、DVB、倒車雷達、HUD抬頭顯示器、電磁爐、電壓力鍋、微波爐、功放音響、空調、風扇、熱水器、加濕器、消毒柜等電器配套，并可根據客戶的要求進行設計開發。
