桁架：一種由桿件彼此在兩端用鉸鏈連接而成的結構。桁架由直桿組成的一般具有三角形單元的平面或空間結構，桁架桿件主要承受軸向拉力或壓力，從而能充分利用材料的強度，在跨度較大時可比實腹梁節省材料，減輕自重和增大剛度,由桿件通過焊接、鉚接或螺栓連接而成的支撐橫梁結構，稱為“桁架”。



桁架的優點是桿件主要承受拉力或壓力，可以充分發揮材料的作用，節約材料，減輕結構重量。常用的有鋼桁架、鋼筋混凝土桁架、預應力混凝土桁架、木桁架、鋼與木組合桁架、鋼與混凝土組合桁架。 桁架是由一些用直桿組成的三角形框構成的幾何形狀不變的結構物。桿件間的結合點稱為節點(或結點)。根據組成桁架桿件的軸線和所受外力的分布情況，桁架可分為平面桁架和空間桁架。屋架或橋梁等空間結構是由一系列互相平行的平面桁架所組成。若它們主要承受的是平面載荷，可簡化為平面桁架來計算。



平面桁架
組成桁架的桿件的軸線和所受外力都在同一平面上。平面桁架可視為在一個基本的三角形框上添加桿件構成的。每添加兩個桿，須形成一個新節點才能使結構的幾何形狀保持不變。這種能保持幾何堅固性的桁架叫作無余桿(或叫無冗桿)桁架。如果只添加桿件而不增加節點，就不能保持桁架的幾何堅固性，這種桁架叫作有余桿(或叫有冗桿)桁架。
空間桁架
組成桁架各桿件的軸線和所受外力不在同一平面上。在工程上，有些空間桁架不能簡化為平面桁架來處理，如網架結構。塔架、起重機構架等。空間桁架的節點為光滑球鉸結點，桿件軸線都通過聯結點的球鉸中心并可繞球鉸中心的任意軸線轉動。每個節點在空間有三個自由度。空間桁架和平面桁架一樣，可用部分截割法和節點法求出桁架內所有桿件所受的內力。部分截割法則是利用空間任意力系的六個平衡條件求出各桿的內力。節點法是截取節點為隔離體，利用每個節點所受的空間匯交力系的三個平衡條件，求出各桿的內力。


1、固定桁架：

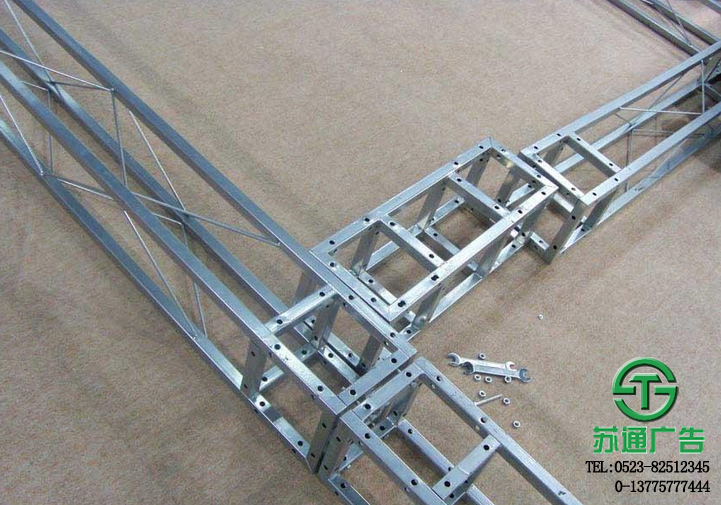

桁架中比較堅固的一種，可重復利用性高，唯一缺點就是運輸成本較高。產品分為方管和圓管兩種。
2、折疊桁架：
折疊桁架優點就是運輸成本低，可重復利用性稍遜。產品分為方管和圓管兩種。
3、蝴蝶桁架：
桁架中比較具有藝術性的一種，造型奇特，優美。
4、球節桁架：
又叫球節架，造型優美，堅固性好，也是桁架中造價比較高的一種。
